SPEEDBOX | Deslimitador compatible YAMAHA 3.6

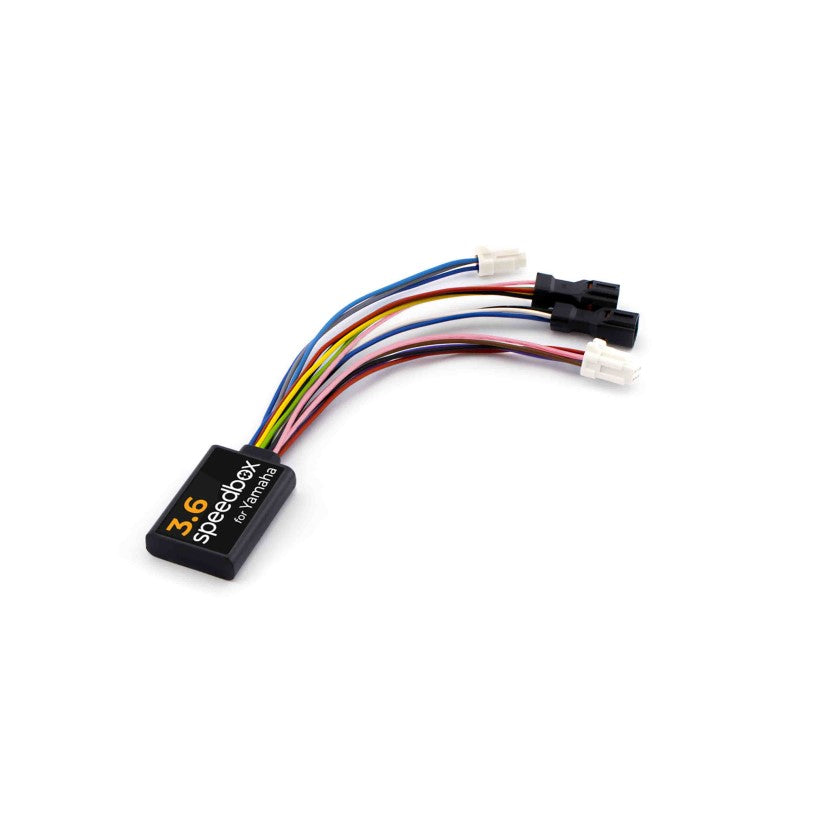

DESLIMITADOR SPEEDBOX 3.6 PARA YAMAHA PW-X4

El SpeedBox 3.6 es un deslimitador electrónico desarrollado específicamente para bicicletas eléctricas equipadas con motor Yamaha PW-X4. Permite eliminar el límite de asistencia de 25 km/h, mantener la visualización de los valores reales en la pantalla de la e-bike y configurar una velocidad máxima de asistencia personalizada..

ASISTENCIA SIN EL LÍMITE DE 25 KM/H

Una vez activado, el SpeedBox permite que el motor continúe proporcionando asistencia por encima de los 25 km/h.

El dispositivo no establece una velocidad máxima fija. La velocidad alcanzable dependerá principalmente de la cadencia de pedaleo, el desarrollo de la bicicleta y las condiciones de uso.

TRES FORMAS DE ACTIVACIÓN

El SpeedBox 3.6 puede activarse o desactivarse directamente desde los controles de la bicicleta mediante dos métodos.

Pulsando rápidamente dos veces el botón LIGHT

Alternando entre dos modos de asistencia mediante la secuencia ↑ ↓ ↑ ↓ o ↓ ↑ ↓ ↑

Después de realizar la secuencia, la pantalla muestra temporalmente un valor que indica el estado del tuning:

1. Valor 2 Tuning desactivado
2. Valor 9 Tuning activado

VELOCIDAD REAL EN LA PANTALLA

A diferencia de otros sistemas de deslimitación, el SpeedBox 3.6 muestra los valores reales de velocidad en la pantalla de la bicicleta.

De esta forma, el ciclista puede consultar directamente la velocidad real sin necesidad de recurrir al smartphone.

LÍMITE DE VELOCIDAD PERSONALIZADO

Además de eliminar completamente la limitación de velocidad, el SpeedBox 3.6 permite establecer una velocidad máxima de asistencia personalizada directamente desde los controles de la bicicleta.

Para acceder a la configuración hay que cambiar entre los modos de asistencia mediante la secuencia:

↓ ↓ ↓ ↑ ↑ ↑

La pantalla mostrará el límite actualmente configurado. Para aumentar el límite se puede girar la rueda trasera 360° o pulsar dos veces el botón LIGHT.

Los valores se representan de forma simplificada en la pantalla:

1. 2 km/h corresponde sucesivamente a 20 y 25 km/h
2. 3 km/h corresponde sucesivamente a 30 y 35 km/h
3. 4 km/h corresponde sucesivamente a 40 y 45 km/h

Y así sucesivamente

El último valor seleccionado se guarda automáticamente después de cinco segundos de inactividad.

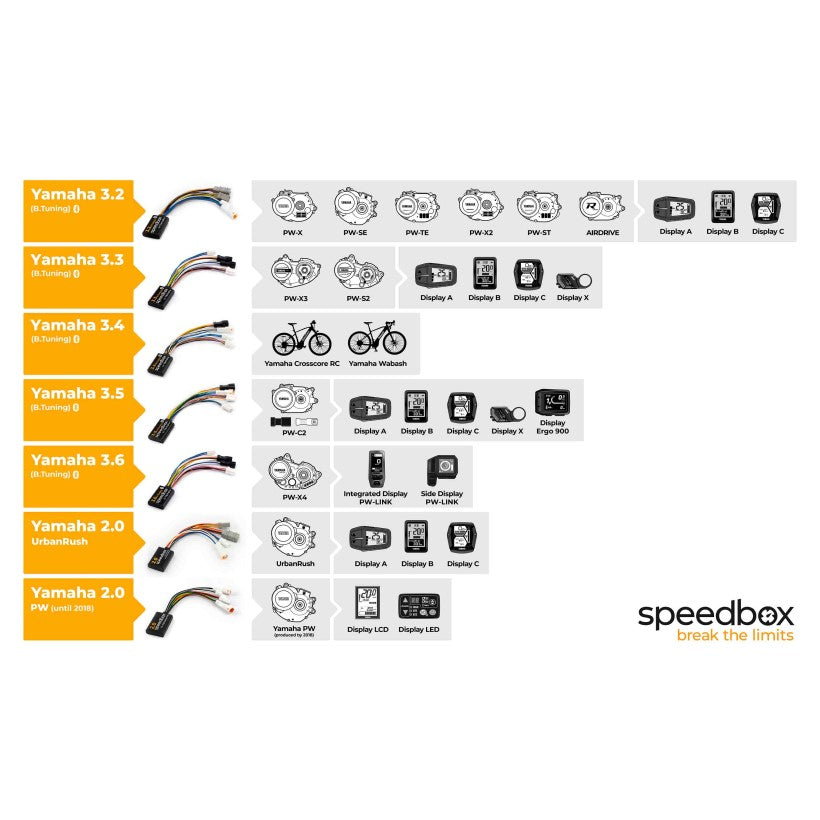

COMPATIBILIDAD

*Sí compatible:

1. Motores Yamaha PW-X4
2. Pantallas: A, B, C, X, Ergo 900

*No compatible

1. con otros motores Yamaha salvo indicación expresa del fabricante
2. Aplicación: SpeedBox Connect

SIN BLUETOOTH

Esta versión SpeedBox 3.6 no incorpora conectividad Bluetooth y no es compatible con SpeedBox Connect.

Para disponer de conexión con smartphone, registro de rutas, funciones adicionales desde la aplicación y actualizaciones del dispositivo debe utilizarse el modelo SpeedBox 3.6 B.Tuning para Yamaha PW-X4.

.

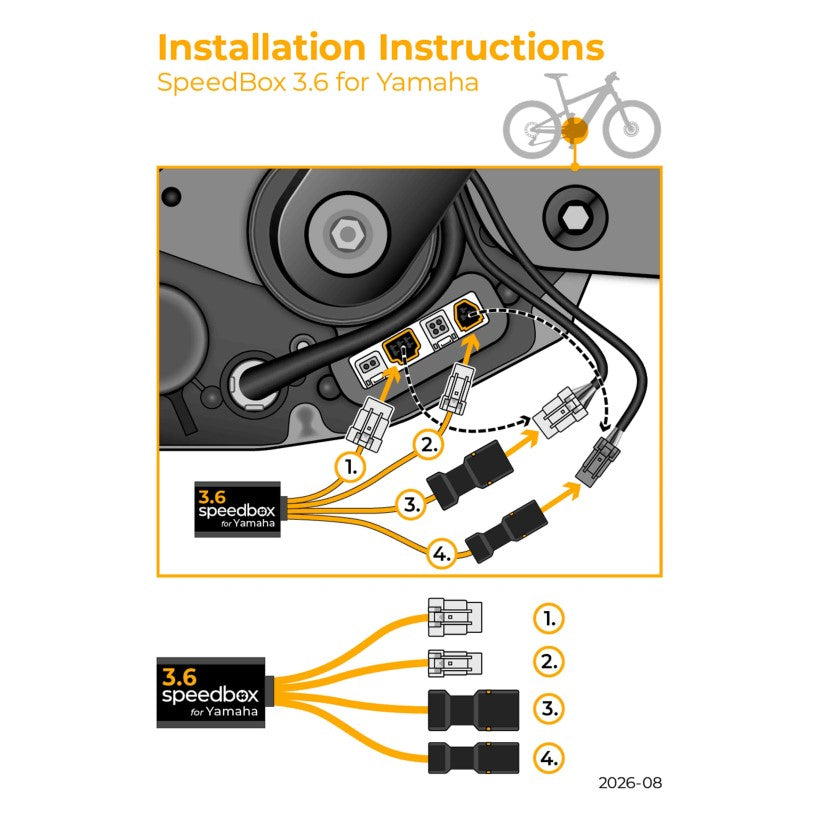

Montaje del chip SpeedBox Yamaha 3.6

1. El SpeedBox 3.6 se conecta directamente a los conectores originales del motor Yamaha PW-X4.
2. Para realizar la instalación hay que apagar la bicicleta y, siempre que sea posible, desconectar y retirar la batería. A continuación, se desmontan los componentes necesarios para acceder a las conexiones del motor.
3. Se desconectan del motor los conectores correspondientes al sensor de velocidad y a la pantalla y se conectan al SpeedBox. Después se conectan los terminales del SpeedBox a los correspondientes conectores originales del motor.
4. Una vez realizada la conexión, se vuelven a montar todos los componentes de la bicicleta.
5. Se recomienda que la instalación sea realizada por un taller especializado

Kilometraje mínimo antes de la instalación: En bicicletas nuevas se recomienda hacer un recorrido mínimo de 10 km

1. Conecta tu Speedbox: (Ver Manual)
2. Instalación Speedbox: (Ver Manual)
3. Infografía de Instalación: (Ver Infografía)
4. Video instalación: (Ver Vídeo)

Montaje

El dispositivo se conecta a los conectores originales del sensor de velocidad y de la pantalla del motor. Para realizar el montaje es necesario retirar la cubierta correspondiente, desconectar la batería y acceder a la zona superior del motor Avinox.

Una vez conectado, el módulo se coloca en el espacio disponible sobre el motor y se vuelven a montar todos los componentes. Para asegurar una conexión correcta y evitar daños en los conectores o en la instalación eléctrica, se recomienda que el montaje sea realizado por un taller especializado

*AVISO IMPORTANTE

1. UNA VEZ INSTALADO UN SPEEDBOX EN TU E-BIKE NO SE DEBE ACTUALIZAR NUNCA EL SOFTWARE
2. Speedbox te recomienda no actualizar tu E-bike, ya que el chip puede dar errores, de lo contrario speedbox no se hará responsable de cualquier incidencia. En el caso de actualizar será bajo tu responsabilidad.

Aviso

Hay que tener en cuenta que el uso de bicicletas eléctricas modificadas en infraestructuras puede estar en conflicto con la legislación vigente en algunos países. El fabricante no se hace responsable de los daños resultantes del uso de los productos SpeedBox. Las bicicletas eléctricas equipadas de productos SpeedBox no pueden usarse en carreteras, ciclovías y áreas públicas. Las bicicletas eléctricas equipadas de productos SpeedBox solo pueden usarse en su propia propiedad, únicamente bajo su propia responsabilidad. El uso de los productos SpeedBox puede anular la garantía de tu bicicleta eléctrica.

1. Recomendamos el uso de productos de protección adicionales para evitar lesiones.
2. En pausas breves, para seguir conduciendo con fluidez, recomendamos mantener un pie en el pedal para que no empiece la cuenta atrás.
3. En caso de una pausa más larga, debería permitirse al menos una cuenta atrás parcial.
4. Después de un viaje largo, la cuenta atrás puede tardar varios minutos.
5. No apagues la pantalla hasta que finalices la cuenta atrás.
6. La activación/desactivación del tuning siempre debe realizarse antes de ir en bicicleta, no durante el viaje.
7. Recomendamos no superar una velocidad de 35 km/h.
8. No recomendamos actualizar el software.
9. Por favor desactiva las actualizaciones automáticas en la configuración de la aplicación Ebike Flow

Aviso legal

El uso de bicicletas eléctricas modificadas en vías públicas puede estar prohibido por la legislación de algunos países. El fabricante no se hace responsable de los daños o la pérdida de garantía causados por el uso de SpeedBox. El producto debe utilizarse solo en propiedades privadas y bajo tu responsabilidad.

Recomendamos el uso de equipo de protección y medidas de seguridad adecuadas para evitar lesiones.
